是否有现货：	是	认证：	ISO9001
材质：	铝合金	种类：	防雷线夹
型号：	CFH-50/240	规格：	常规
商标：	科易	包装：	公司包装
产量：	6896

产品简介

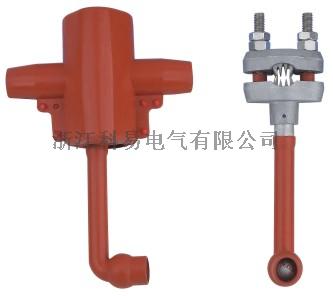

绝缘导线防雷线夹??

??随着架空配电线路改造绝缘化，传统设计的绝缘线路，难承受直接雷或感应雷的作用，因为过电压在导线与绝缘子联接处首先击穿导线绝缘层进而引起绝缘子闪络，使电弧在绝缘层的击穿处燃烧，在极短的时间内烧断导线。架空绝缘线雷击断线已经成为电力系统的又一难题，而架空绝缘导线防雷线夹的出现，有效地解决了这一现象。?

??它具有安装简便（无需剥除绝缘层）、性能可靠的特点，具有很大的推广价值。

?

功能架空绝缘电缆避雷线夹的工作原理

架空绝缘电缆在绝缘子支撑处被雷击的原因：
在雷电场里，由于电线杆形状和安装位置的特殊性，雷电过电压会使电线杆上的架空绝缘电缆，在和绝缘子支撑的接触处附近
发生感应电放电。强大的瞬间电流把架空绝缘电缆烧断。在雷雨季节，这种雷击架空绝缘电缆的现象会时有发生。
2.多功能绝缘电缆避雷线夹的避雷原理：
雷电场里，架空绝缘电缆安装了多功能绝缘电缆避雷线夹后（见图2 安装图），当临界过电压一但形成，多功能绝缘电缆避雷
线夹的泻弧臂便通过下行承接板，立即把感生的雷电流泻入大地。从而避免了雷击架空绝缘电缆。
3.多功能绝缘电缆避雷线夹在非雷雨时，通过其接地环和地线相连，可实现接地保护和临时验电

?

?

问题解答

?

1.当电线杆附近有高大建筑物时，绝缘子支撑的绝缘电缆负苛侧是否还要安装多功能避雷线夹呢？

答：当雷击发展为短步迅速串击，它不是单一的连续击穿、也不是单一段的直击。雷击跃过建筑物顶后，侧击顶下的现象时有发生。所以，当电线杆附近有高大建筑物时，绝缘子支撑的绝缘电缆负苛侧还要安装多功能避雷线夹，以确保避免雷击。

2.浓雾会使避雷线夹对地产生短路么？

答：不会。按照室外配电安全净距规定，带电体10KV时对地净距应大于200mm。本避雷线夹对地净距=mm+下行承接板到地面的距离h，而（190+200）+h》200mm。在浓雾下，此时的大气过电压起主导作用。正常天气时，大气耐击穿电压6KV/mm左右；浓雾时大气耐击穿电压只有1KV/mm左右；此时，避雷线夹至地面的耐击穿电压=190*1KV+h*1KV远远大于19KV。所以10KV电压是不能击穿的。也就是雾天对地不能短路。

3.避雷线夹为什么要装在绝缘子支撑的绝缘电缆负荷侧呢？

答：是为了防止感应生成的雷电波浸入用户

4.金属横担上的两个绝缘子支撑的两相绝缘电缆为什么只装一个避雷线夹，而不是两个呢？

答：如图3之（1）在有金属横担上的两个绝缘子支撑的两相绝缘电缆上安装了避雷线夹（图中红圆）。在雷电场中，由于两个避雷线夹使了同一个金属横担，当雷电场中的过电压足够大时，两个避雷线夹通过下行承接板、金属横担可能形成相间短路。为避免这种可能短路的情况，所以不能在有金属横担上的两个绝缘子支撑的两相绝缘电缆上同时安装避雷线夹。如图3之（2）的安装是正确的。在与之相临的下一个电线杆上，避雷线夹安装法应把图3之（2）的接法反过来，如图3之（3），避雷作用就万无一失了。还可以在非雷天气保证对每相电缆实施接地和临时验电，达到一夹多用的目的。没有金属横担相连的绝缘子间不存在这种关系。
